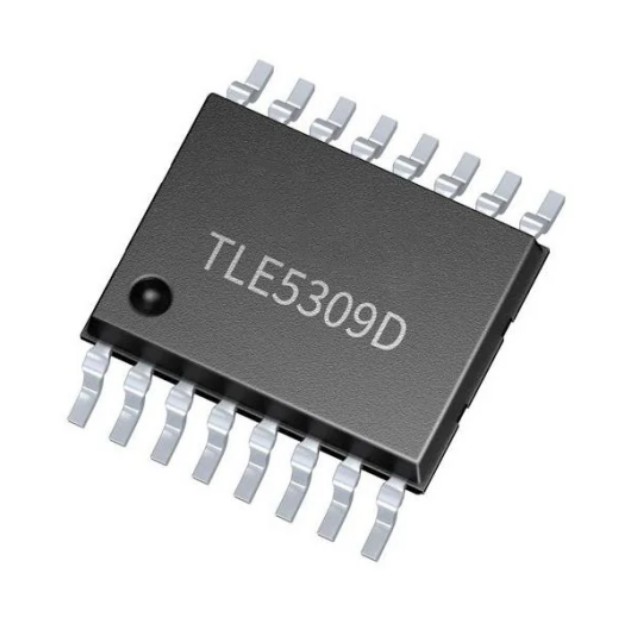

TLE5309DE1211 是一款帶有模擬輸出的多樣化冗余角度傳感器。它將用于 360° 全角度范圍的巨磁阻 (GMR) 傳感器與用于高精度的各向異性磁阻 (AMR) 傳感器以翻轉配置集成在一個封裝中。旋轉磁場的正弦和余弦角度分量由磁阻（MR）元件測量。傳感器提供模擬正弦和余弦輸出電壓，分別描述 0 至 180°（AMR 傳感器）和 0 至 360°（GMR 傳感器）范圍內的磁場角度。

差分磁共振電橋信號與磁場強度無關，模擬輸出設計用于差分或單端應用。

輸出電壓的設計使用了 A/D 轉換器的動態范圍，使用與傳感器相同的電源作為電壓基準。兩個傳感器 IC 均由獨立的電源和接地引腳供電。

TLE5309DE1211 功能概述

AMR 和 GMR 傳感器采用獨立電源引腳

多樣化冗余設計，一個封裝中包含一個 GMR 傳感器（頂部芯片）和一個 AMR 傳感器（底部芯片

電流消耗低，啟動速度極快

360° 非接觸式角度測量

基于 MR 傳感原理，不受氣隙變化的影響

工作溫度：-40°C 至 125°C（環境溫度）

TLE5309DE1211 的潛在應用

TLE5309DE1211 角度傳感器專為安全關鍵型汽車和非汽車應用中的角度位置傳感而設計。它們精度高、傳播延遲短，尤其是 GMR 傳感器變體適用于高速、高精度要求的系統，如用于執行器和電動助力轉向系統 (EPS) 的無刷直流 (BLDC) 電機。AMR 傳感器的典型精度為 0.1°，適用于速度快、精度要求高的系統，如踏板、杠桿或具有偶數極對的無刷直流 (BLDC) 電機。同時，它們的啟動時間快、總功耗低，因此可用于低功耗的轉彎計數。通過電源循環可實現極低的功耗，快速開機的優勢可降低平均功耗。潛在應用包括：

? 無刷直流電機

? 踏板和旋轉開關

? 轉向角感應

? 閥門或襟翼位置感應
