AD5683RACPZ-1是一款低功耗、單通道、16位SPI緩沖電壓輸出數模轉換器（DAC），適用于需要低功耗和高精度的單通道數模轉換器應用。
【技術特點】
超小型封裝： AD5683RACPZ-1采用2 mm × 2 mm、8引腳LFCSP。
高相對精度(INL)：
16位時最大±2 LSB
低漂移2.5 V基準電壓源：
2 ppm/°C（典型值）
可選輸出電壓范圍：
2.5 V或5 V
總不可調整誤差(TUE)： 0.06% FSR（最大值）
失調誤差： ±1.5 mV（最大值）
增益誤差： ±0.05% FSR（最大值）
低毛刺： 0.1 nV-sec
高驅動能力： 20 mA
低功耗： 功耗：12 mW (3.3 V)
獨立邏輯電源：
1.8 V至5.5 V
寬工作溫度范圍： -40℃至+105℃
魯棒的4 kV HBM ESD保護
【說明】

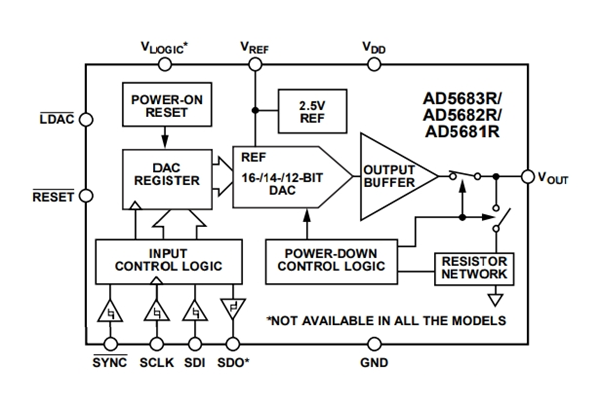

AD5683RACPZ-1器件屬于 nanoDAC+? 系列，是低功耗、單通道、16位緩沖電壓輸出DAC。該器件內置默認使能的2.5 V基準電壓源，提供 2ppm/°C漂移。輸出范圍可以通過編程設置為0 V至VREF 或 0 V 至 2 × VREF。采用2.7 V至5.5 V單電源供電，通過設計保證單調性。AD5683RACPZ-1提供2.00 mm x 2.00 m、8引腳LFCSP封裝。
內置上電復位電路可確保DAC寄存器在上電時寫入零電平，而內部輸出緩沖器在正常模式中進行配置。AD5683RACPZ-1具有關斷模式。在關斷模式下，器件在5 V時的功耗通常降至2 nA（最大值），并提供軟件可選的輸出負載。
AD5683RACPZ-1采用一個多功能三線式串行接口，該接口以最高50 MHz的時鐘速率工作。有些器件還包括異步 RESET 引腳和 VLOGIC 引腳選項，與1.8 V兼容。
【應用領域】
AD5683RACPZ-1適用于以下應用領域：
過程控制
數據采集系統
數字增益和失調電壓調整
可編程電壓源
